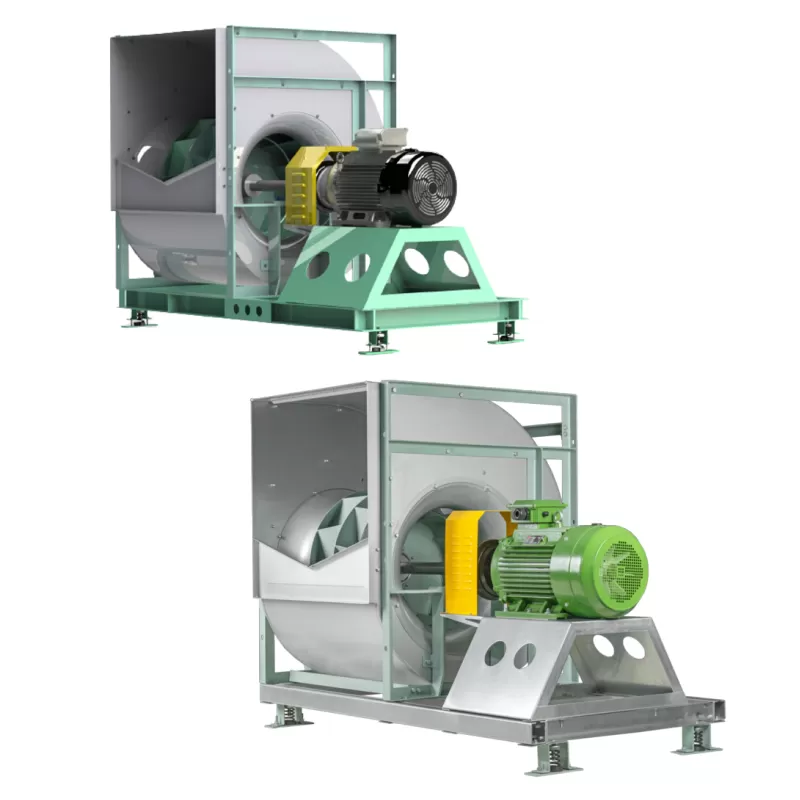

Quạt thông gió Kruger BDB 1120 | BDB 1250 | BDB 1400 | BDB 1600 | BDB 1800 | BDB 2000
Dòng BDB là quạt ly tâm DIDW với cánh quạt cong ngược hiệu quả cao không quá tải. Quạt phù hợp cho các ứng dụng cung cấp hoặc khí thải trong các hệ thống HVAC thương mại, quy trình và công nghiệp. Kích thước của loạt bài này phù hợp với Tiêu chuẩn AMCA 99-16.
Giới hạn hoạt động của các loại quạt khác nhau của dòng BDB được đặt theo yêu cầu của giới hạn Lớp 1, 11 và 111 như được xác định trong Tiêu chuẩn AMCA 99-16.
Dòng BDB đầy đủ được chứng nhận AMCA cho Air, Sound và FEG.
Dòng BDB có sẵn ở loại S, C, T, X hoặc Z.
Phạm vi lựa chọn điển hình của một bánh xe BC là khoảng 40-85% luồng không khí mở rộng. Hiệu suất tĩnh tối đa là từ khoảng 65 đến 75% và xảy ra ở khoảng 50% luồng không khí mở rộng.
Nói chung, quạt BC hoạt động ở tốc độ cao hơn và được sử dụng để di chuyển khối lượng lớn không khí trong các ứng dụng áp suất tĩnh cao. Do mục đích này, nó được xây dựng mạnh mẽ.
Ưu điểm của quạt BC là hiệu quả cao hơn và đường cong công suất không quá tải.
Mô tả
Thông số kỹ thuật
• Kích thước từ 315 đến 1400 mm (Kích thước 1600 đến 2000 mm có sẵn theo yêu cầu)
• Công suất đến 680.000 m3/h
• Tổng áp lực lên đến 4500 Pa
• Hiệu quả cao và tiếng ồn thấp
• Ứng dụng
Đối với ứng dụng cung cấp hoặc khí thải trong các tổ chức thương mại, tổ chức và hệ thống HVAC công nghiệp.
• Thử nghiệm
Cả hai xếp hạng hiệu suất không khí và âm thanh đều được kiểm tra theo Tiêu chuẩn AMCA210 và AMCA300. Tất cả các bánh xe được cân bằng tĩnh và động theo tiêu chuẩn ISO1940 và AMCA204 - G2.5.
Phụ kiện.
Cống vỏ
Tùy chọn này có sẵn khi quạt tiếp xúc với khí quyển hoặc hoạt động trong điều kiện độ ẩm cao.
Mặt bích đầu ra
Mặt bích đầu ra có sẵn theo yêu cầu.
Cửa kiểm tra
Cửa kiểm tra được cung cấp ở một trong ba vị trí (P3, P4, P5). Vui lòng tham khảo danh mục sản phẩm BDB, trang 4 để biết vị trí chính xác.
Bảo vệ
Bảo vệ đầu vào, bảo vệ xả và bảo vệ trục cuối không lái xe có sẵn theo yêu cầu.
Thi công.
Bánh xe
Bánh xe của BDB được làm bằng thép tấm cán nguội lưỡi cong ngược với lớp phủ polyester hoàn thiện.
Nhà
Ngoại trừ 1250 trở lên, vỏ được sản xuất bằng thép tấm mạ kẽm với vỏ cố định vào các tấm bên trong hệ thống hình thức "khóa pittsburgh".
Nhà ở cho năm 1250 và 2000 được sản xuất bằng thép nhẹ hoàn thành với lớp sơn tĩnh điện polyester.
Vỏ thép tấm hàn hoàn toàn với lớp hoàn thiện sơn có sẵn cho tất cả các kích cỡ theo yêu cầu.
Khung
Khung được sản xuất với các thanh góc mạ kẽm cho loại "C". Đối với loại "T" và "X", nó được sản xuất với các phần thép với lớp sơn tĩnh điện polyester.
Trục
Trục được sản xuất từ thép carbon C45. Tất cả các trục được phủ một vecni chống ăn mòn sau khi lắp ráp.
Vòng bi
Vòng bi được sử dụng là loại vòng bi rãnh sâu với tay áo bộ chuyển đổi hoặc loại vòng bi con lăn hình cầu được niêm phong ở cả hai bên cho các ứng dụng nhiệm vụ khác nhau như được xác định trong Danh mục sản phẩm ADA trang 4.
