Mô tả

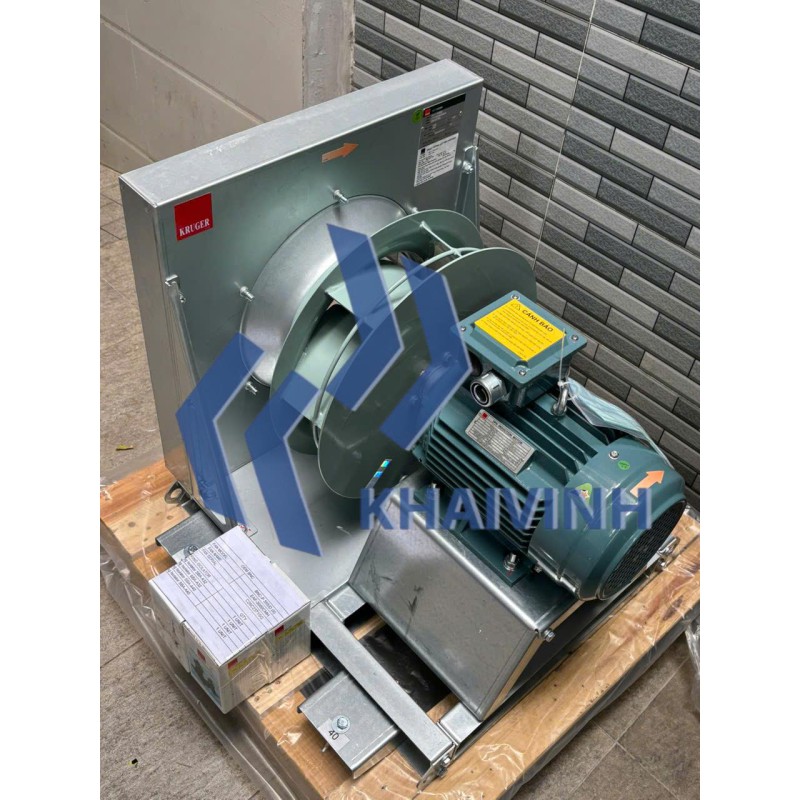

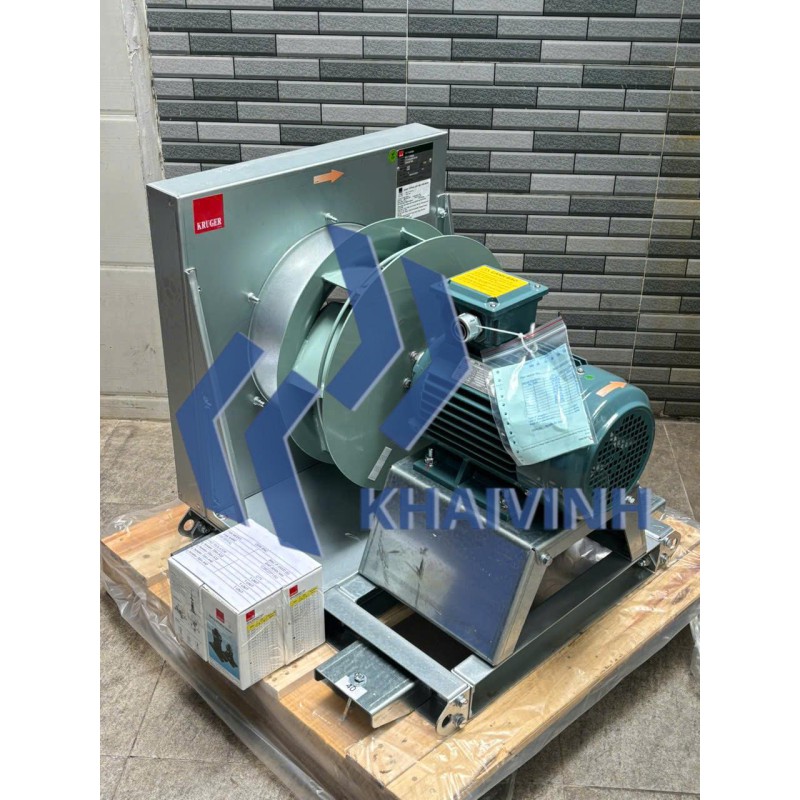

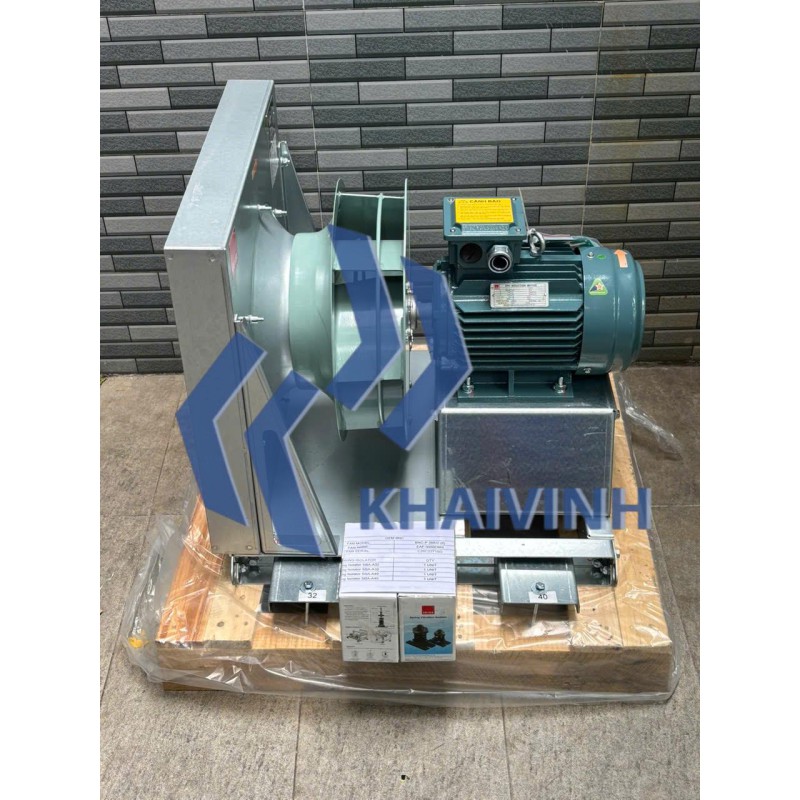

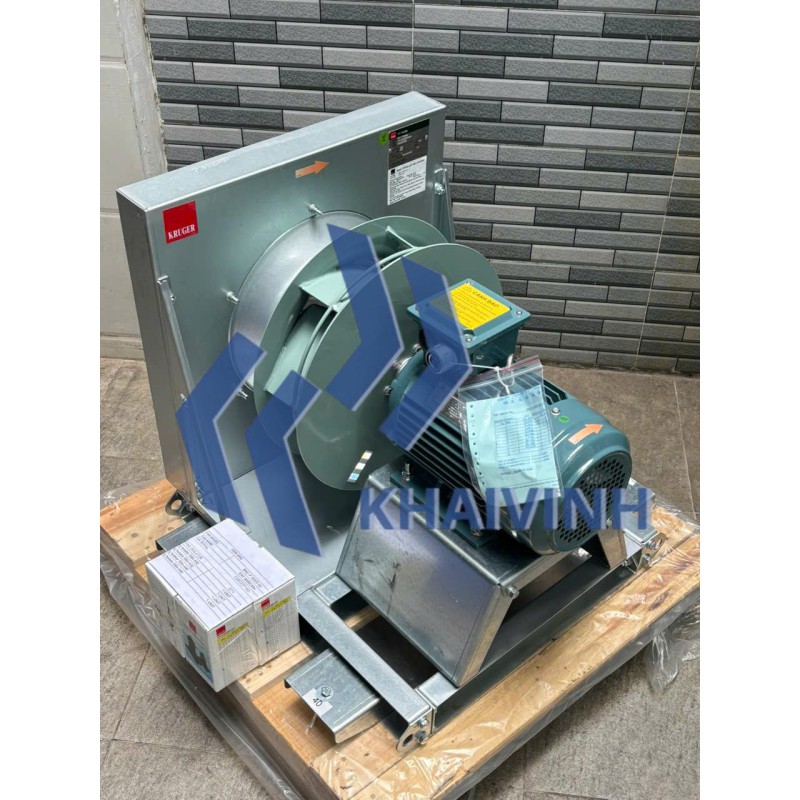

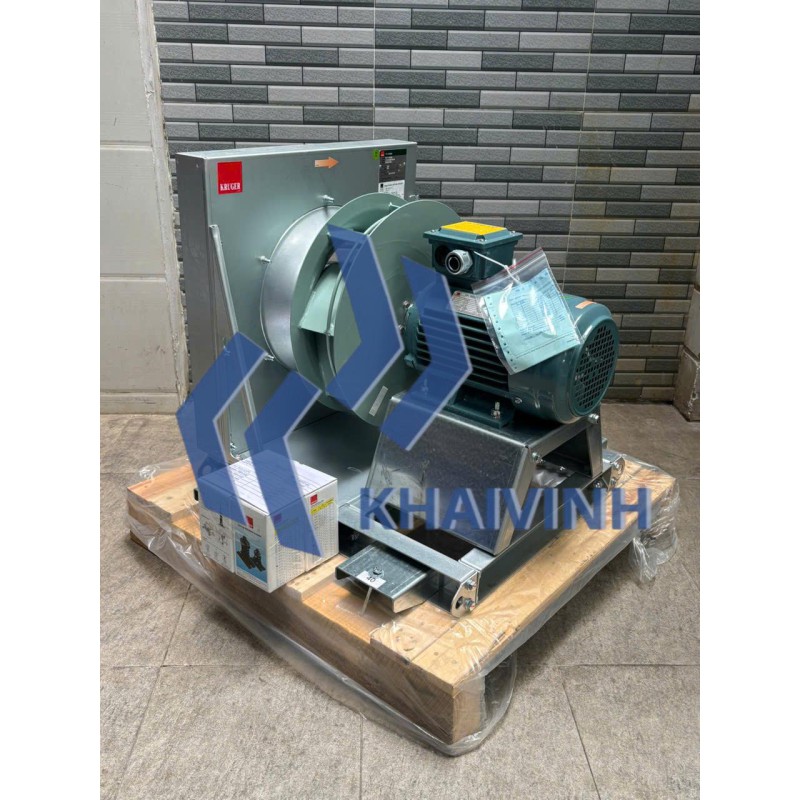

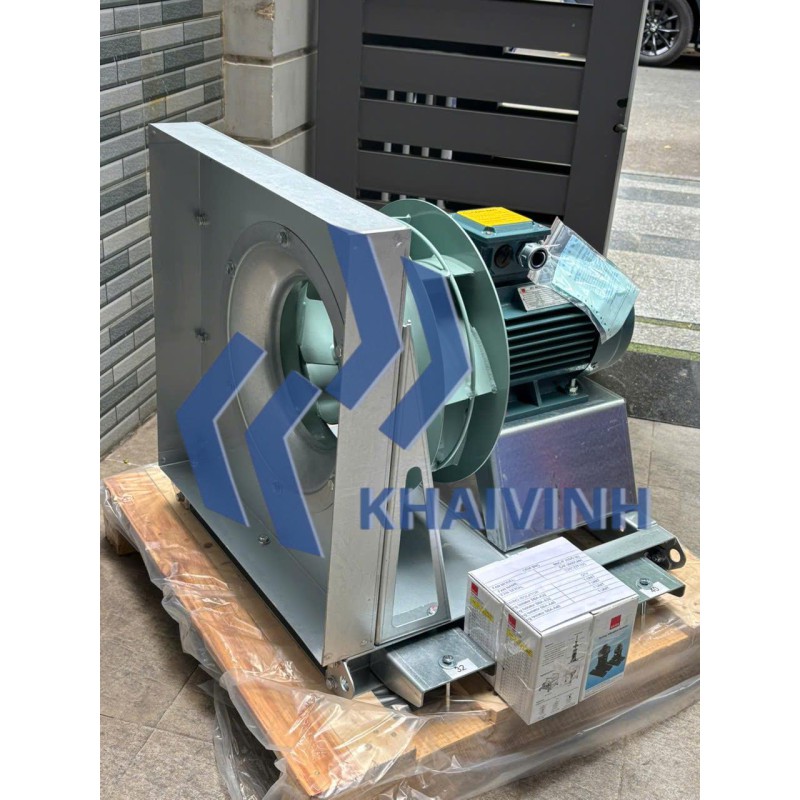

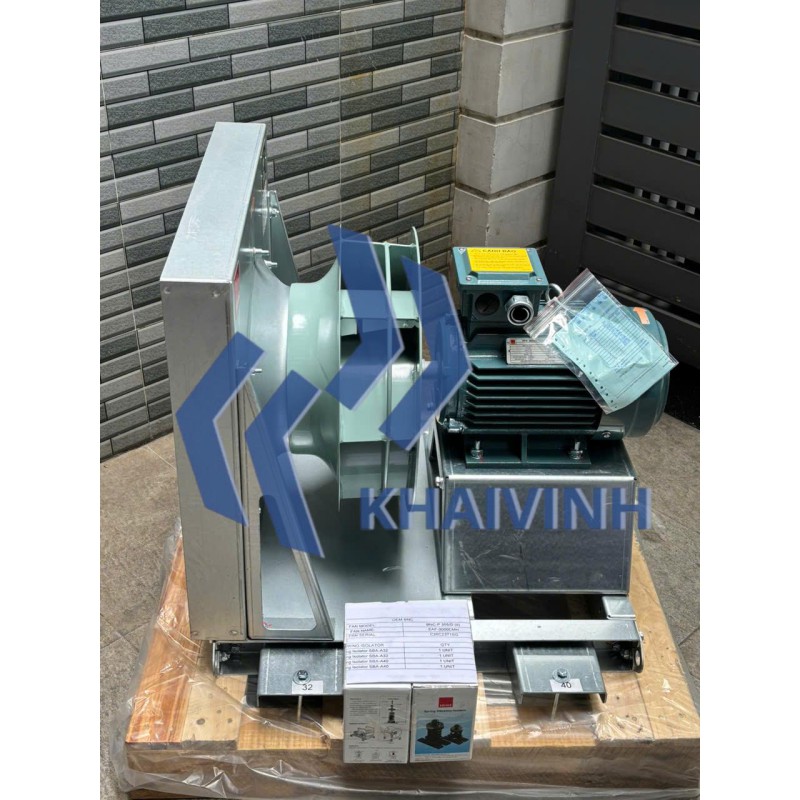

Quạt Plug Fan BNC-P
Dòng sản phẩm BNC là quạt hút khí dạng vòm cong ngược.
Toàn bộ các sản phẩm thuộc dòng BNC đều đạt chứng nhận AMCA về khí nén, âm thanh và FEG.
Quạt plenum được thiết kế cho các ứng dụng xử lý không khí, trong đó cánh quạt hoạt động mà không cần vỏ bảo vệ. Nó hoạt động bên trong một khoang chứa khí (plenum). Điều này giúp tiết kiệm không gian thường bị chiếm dụng bởi vỏ quạt, bộ chuyển tiếp và bộ khuếch tán. Cánh quạt tạo áp suất cho toàn bộ khoang chứa khí nơi quạt được lắp đặt. Điều này cho phép các ống dẫn khí được kết nối trực tiếp từ bất kỳ hướng nào trong khoang chứa khí. Kích thước nhỏ gọn của quạt plenum làm cho nó trở thành lựa chọn tuyệt vời cho các ứng dụng nâng cấp, thay thế và cho các hệ thống điều chỉnh lưu lượng không khí (VAV).
Có ba loại thuộc dòng BNC, đó là BNC-R (loại thông thường), BNC-P (loại áp suất cao) và BNC-Q (loại tỷ lệ thể tích cao).
Giới hạn hoạt động của dòng sản phẩm BNC được thiết lập theo yêu cầu của giới hạn Loại 1, II và III như được định nghĩa trong tiêu chuẩn AMCA 99-16. Dòng sản phẩm BNC có sẵn các phiên bản truyền động trực tiếp và truyền động bằng dây đai.
Thông tin tóm tắt
• Kích thước từ 315 đến 1800
• Công suất lên đến 400.000 m3/h
• Áp suất tổng lên đến 5800 Pa
• Thích hợp sử dụng trong AHU và phòng sạch.
Tấm chắn đầu vào
Điều này có thể được yêu cầu trong một số quy định về an toàn và công nghiệp. Các quy định này có sẵn theo yêu cầu.

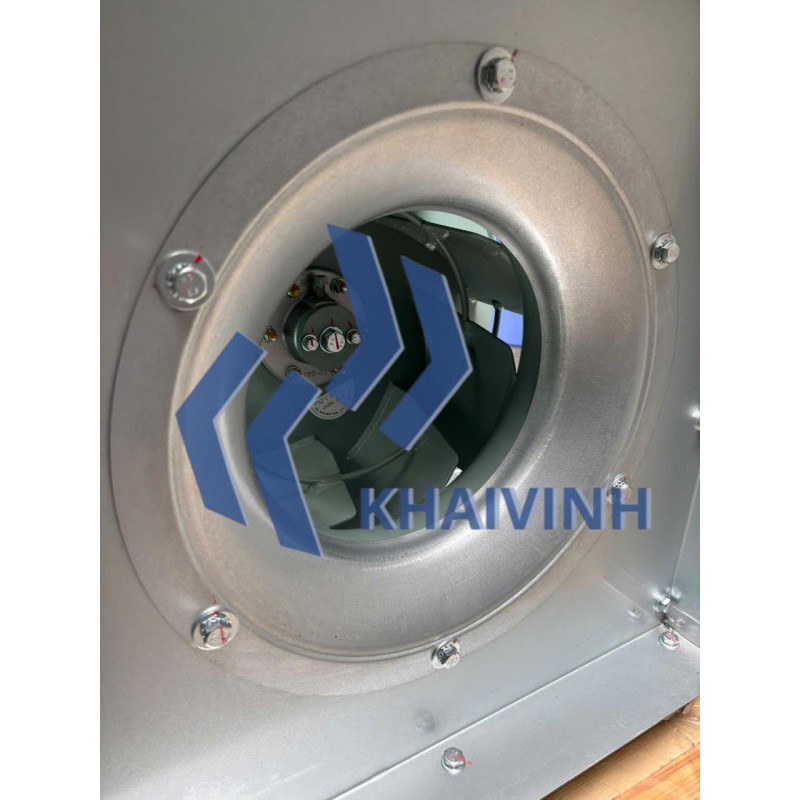

Bánh xe
Bánh xe dòng BNC có các cánh cong về phía sau được chế tạo từ thép mềm với lớp phủ bột polyester.
Trục
Trục được chế tạo từ thép cacbon C45. Tất cả các dung sai kích thước của trục đều được kiểm tra kỹ lưỡng để đảm bảo độ chính xác. Tất cả các trục đều được phủ một lớp sơn chống ăn mòn sau khi lắp ráp.
Vòng bi
Các loại ổ bi được sử dụng là loại ổ bi rãnh sâu có ống lót chuyển đổi hoặc loại ổ bi lăn hình cầu được bịt kín cả hai phía, phù hợp với các ứng dụng khác nhau.
Cân bằng chất lượng
• Tất cả các bánh xe đều được cân bằng tĩnh và động theo tiêu chuẩn ISO 1940 và AMCA 204-G2.5.
• Tất cả các quạt sau khi lắp ráp đều được cân bằng theo tiêu chuẩn ISO 1940 và AMCA 204-G2.5.
• Tiêu chuẩn thấp hơn G2.5 có sẵn theo yêu cầu.
