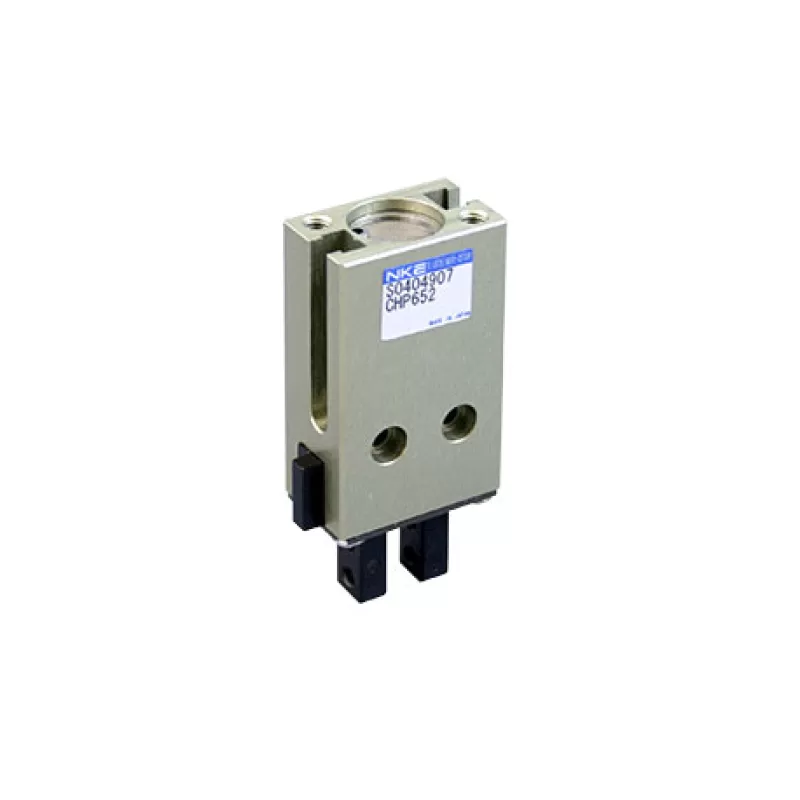

Xi lanh khí nén kẹp vuông nhỏ NKE CHP650 Series
|
Model |
Đường kính xi lanh |
|---|---|
| CHP652 | 12mm |
| CHP653 | 16mm |
| CHP654 | 22mm |
| CHP656 | 30mm |
| CHP657 | 40mm |
Mô tả
Xi lanh khí nén kẹp vuông nhỏ NKE CHP650 Series
Ưu điểm của dòng CHP650:
・Mâm cặp song song nhỏ, nhẹ và có lỗ mở lớn.
・Khoảng cách giữa ngón tay và thanh dẫn hướng nhỏ, khiến vật lạ khó lọt vào.
・Có thể lắp đặt một công tắc tiệm cận từ loại nhỏ không tiếp xúc ở rãnh chữ T của thân máy.
Tùy chọn model:
Thông số kỹ thuật:
| Model | CHP652 | CHP653 | CHP654 | CHP656 | CHP657 |
|---|---|---|---|---|---|
| Áp suất làm việc (MPa) {kgf/cm2} | 0,3~0,7 {3~7,1} | ||||
| Nhiệt độ môi trường (°C) | 5～60 | ||||
| Độ lặp lại (mm) | Giá trị ban đầu: ±0,1 2 triệu lần ±0,2 | ||||
| Hành trình (mm) | 6 | 8 | 10 | 20 | 30 |
| Phương thức vận hành | Tác động kép | ||||
| Lực bám: Mở, đóng (N) {kgf}*1 | 41 {4.2} | 85 {8,7} | 137{14} | 179 {18.2} | 337 {34.3} |
| Trọng lượng (g) | 80 | 130 | 245 | 480 | 1025 |
| Chiều dài càng tối đa (từ đầu) (cm) *2 | 3.0 | 4.0 | 5.0 | 8,0 | 10,0 |
| Khối lượng càng tối đa (một bên) (g) *3 | 30 | 50 | 80 | 150 | 180 |
*1: Lực kẹp biểu thị giá trị ở đầu ngón tay ở áp suất làm việc 0,5Mpa {5,1kgf/cm²}.
Vui lòng xem bảng công thức tính lực bám dưới đây để biết công thức tính.
*2, *3: Đây là các giá trị tham chiếu thô và sẽ thay đổi tùy theo điều kiện sử dụng.
Catalogue sản phẩm: https://nke.co.jp/product/list/item/pdf/chp650.pdf
Một số model chúng tôi cung cấp : CHP640,CHP641,CHP642,CHP661,CHP652,CHP653,CHP654,CHP656,CHP657,CH71,CH72,CH73,CH74C,CH75C,CH91,CH92,CH93,CHP391,CHP392,CHP393,CH10L,CH10,CH10X,CH10Y,CH10Z,CHP231,CHP232,CHP233,CHP234,CHP235,CHP236,CHP302,CHP303,CHP304,CHP306,CHP383-AL,CHP383-PET,CHP386-AL,CH13S,CH14S,CH11,CH12L,CH12,CH12X,CH51,CHP684,CHP685,CHP686,CHP687,CHP688,CHP684S,CHP685S,CHP686S,CHP687S,CHP688S,CHT502,CHT503,CHT504,CHT505,CHT506,CHT507,CHT509,CHT510,CH81,CH82,CH83,CHT525,CHT527,CHT528,CHT529,CHT525S,CHT527S,CHT528S,CHT529S,CH121,CH122,CH123,CHW231,CHW232,CHW233,CHW234,CHW235,CHW236,CHL601,CH20,CH25,CH21,CH02,CH01,CH03M,CH03,CH06,CH07,CH08,CH60,CH61,CHR633,CHR634,CHR636,CHR637,CH30,CHC504,CHC506,CHC507,CHC509,CHC510,CHB524,CHB526,CHP232-B-40-SH2,CHP30A-60-SH1,CHP306-60,CHP304A-50,LU20-25,CHP234-B-40,CH93-DS2,CH386-26-AL,CHW231,CH121 ,CH12L,CHP231-A-10,CH01-NC-1/8,LU30-50,CH01-00,CH10-A,CHP233-B-30,CH21-M5,CH25,CH10Z-B-RS2,CHP234-A-40,CH20,CHP304A-50-SH2,CHW236,CHP231-B-10,CH71-NO,CH71-NC,CH71-D0,CH10L-B,CH10-B,CHP637,CHR634,CHP634-RS2,CH10X-B,CH75C,CH236-B60,CHP231-B-20,CH73-D0,CH92A,CHP233-B-30-SH2,CH91A,CH10B,CH75C,CH14A-RS1L,CHP633,CHP233-A-30,SDD-CC1-M,RM40-180,NSB60-B-1000-DA,NSB60-B-900-RS2,NSB60-B-900,LH93-A,LA20-50-ED2,NRU-50-ED2,NV10D-H,NRS-100-BR,NSR-100V-AR-N,NSR-100V-AL-N,PTV-08R-CT,PTV-16RS-CT,PTV-32T,NRS-100V-BR,NRS-100V-BL,NRS-100V-AR,NRS-100V-AL-N,NRS-100V-AR-N,STV-H16T,NSH-24VDC,PTV-32T-M,PTV-H16RS-M,STV-UN32T,STV-H32T-M,VAH-101-M,VAH-102-M,SD-H2A
